如何計算重型紙箱的尺寸。

重型紙箱廣泛應用于包裝產品中，尤其是在生產中。重型紙箱屬于綠色包裝產品，也有利于裝卸和運輸。重型紙箱制造商在制造重型紙箱時，還需要注意紙箱的箱體設計和尺寸設計。

重型紙箱的尺寸設計

在確定瓦楞紙箱的結構尺寸前，首先要考慮內裝商品的大外徑、性質和商品本身縮脹的公差系數，以及內裝商品是整體還是組合套裝。同時，還要考慮為保護內裝商品所加設的各種附件等。這就要求在設計安排和結構布局上要考慮多種因素對瓦楞紙箱結構尺寸的影響。

(1)尺寸規定。

紙箱規格一般采用紙箱內徑長.寬.高表示，并按下列順序和代號給出尺寸，單位mm。

a.長度(L):箱內底面積長邊尺寸；b.寬度(B):箱內底面積短邊尺寸；c.高度(H):箱內頂面到底尺寸。

瓦楞紙箱的尺寸設計包括內徑尺寸。制造尺寸和外徑尺寸的設計。內徑尺寸為瓦楞紙箱后的內部空間尺寸；外徑尺寸為瓦楞紙箱后的外部輪廓尺寸，實際尺寸加瓦楞紙板厚度；瓦楞紙箱制造尺寸，內徑尺寸加瓦楞紙板厚度為制造尺寸。

(2)尺寸設計計算。

1.計算內外徑和制造尺寸。

確定內徑尺寸的主要因素包括內部大外徑尺寸。根據內部形式確定的公差系數。內部布置方法。內部隔襯與緩沖件的相關尺寸。內徑尺寸的計算可以從下面的公式中得到：Xi=Xmaxnx+d（nx-1）+k+T。在公式中，Xi為紙箱內徑尺寸；Xmax為單個內部大外徑尺寸；d為紙箱內某一方向內裝物的排列數；k為紙箱內徑尺寸補償；T為隔襯或緩沖件總厚度。長度單位為mm。需要滿足Xi>內部商品的外徑尺寸。可以查看修正系數和公差系數。

制造尺寸的計算為：X=Xi+t+k。在公式中，瓦楞紙板的尺寸、紙板的厚度和修正系數。值的大小與紙箱的具體尺寸有關。在實際使用過程中，由于內搖蓋的反彈，有向外傾斜的趨勢。為了減少由此引起的凈空高度的增加，高度方向的值應為2t。

外徑尺寸計算為:X0=X+K。在公式中，X0為外徑尺寸，K為修正系數。

2.計算紙箱搖蓋尺寸。

瓦楞紙箱外搖蓋的制造尺寸也是需要注意的關鍵部分。在瓦楞紙箱外搖蓋對接封閉的箱型中，如0201.0204.0207，搖蓋寬度制造尺寸的理論值應為箱寬制造尺寸的一半。但由于內搖蓋的反彈，箱蓋關閉后不是水平的，而是略有傾斜的。外搖蓋必須在對接處產生一定的間隙。因此，外搖蓋的寬度不是寬度的一半，而是稍長的，因此在實際生產中應添加放大系數。放大系數可以通過三角函數計算。然而，由于紙箱本身的可塑性，為了便于計算，大多數企業根據紙板厚度計算出固定的放大系數。如下表所示：

紙箱搖蓋的放大系數。

紙板厚度小于3mm~5mm5mm~8mm8mm~12mm。

放大系數不增加1mm，增加3mm，增加4mm。

當然，這種放大系數只適用于普通瓦楞紙箱。如果遇到對搖蓋要求較高的紙箱，可以通過函數找到紙箱搖蓋的放大系數。此外，上表中列出的放大系數不適用于寬度小于20cm的紙箱。

3.接頭尺寸的設計。

瓦楞紙箱是通過粘接和釘接頭形成的。接頭尺寸一般根據瓦楞層數和工廠工藝水平確定。為了保持主箱表面（LH表面）的印刷表面不受損壞，接頭一般應與LH表面連接。單瓦楞接頭尺寸一般為35mm~40mm，雙瓦楞45mm~50mm，三瓦楞50mm。

4.計算紙箱落料規格。

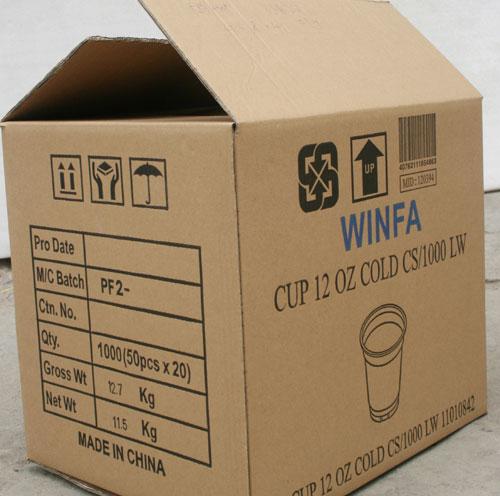

生產的紙箱主要是0201瓦楞紙箱，如下圖所示。根據上述說法，我們可以計算出生產普通0201紙箱所需的材料。

紙板長度=2L+2B+紙箱結舌；

紙板寬度=H+2倍。

根據公式，我們計算了紙箱的下降規格。這里計算了紙箱的凈材料規格，并將在生產過程中進行修剪。為了盡可能節省材料，修剪尺寸一般不大于1cm。舌頭附近的邊緣不需要修剪。不同盒子的下降尺寸可以根據相同的原理計算，但不同盒子的計算公式不同。
